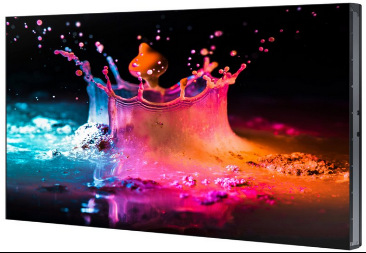

超窄边LCD商用拼接屏

一、产品介绍：

商用显示系列产品拥有卓越的图像品质，可清晰呈现靓丽多彩的时尚内容，助您成功吸引消费者目光。不管是光彩夺目的时尚精品还是欣欣向荣的企业，均可通过无缝、水晶般清晰的视频墙向大众展示，栩栩如生，卓尔不凡，让消费者流连忘返。由于采用Samsung侧入式LED技术液晶面板，外观纤薄轻巧，即使是较狭窄空间也可以安装，完美满足您的各种需求。卓越的配置和丰富的选择可以实现对计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的信息发布、显示、管理、控制的综合系统，满足商业、生产、调度监控等需求。此外，该系列显示器散热少，能耗低，运营成本低，节省空间的同时非常经济节能。

拼接屏

二、产品功能：

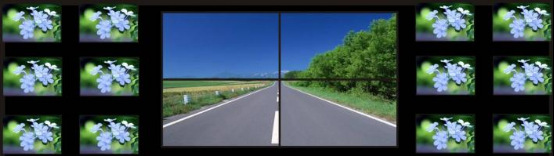

1、全屏显示，高分辨率应用

全墙可形成一个超高分辨率的统一显示平台，既可以全墙显示超高分辨率的大型完整的图形。

undefined

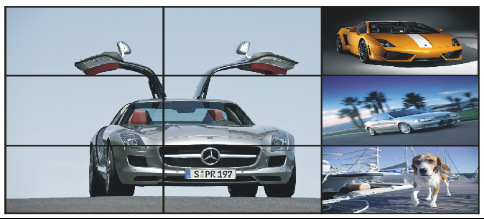

2、功能分区显示模式：

整个显示系统又可以根据调度中心系统分工，划分相应的显示区域。一般各系统的图像只在本系统的显示分区显示，从而保证各系统之间工作的独立性完整的图形。

undefined

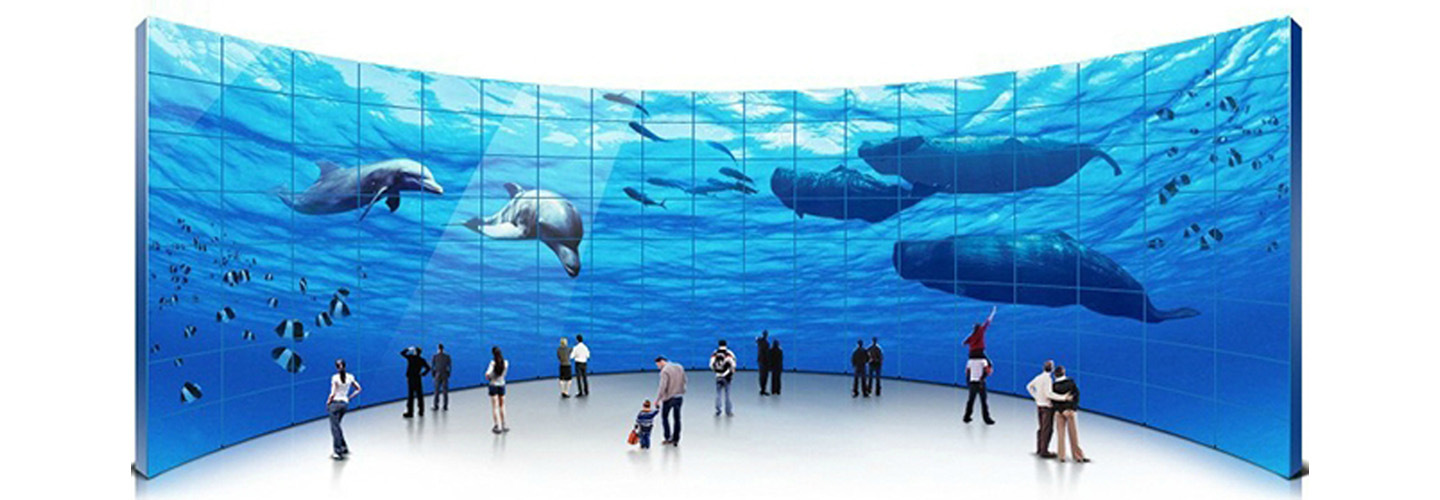

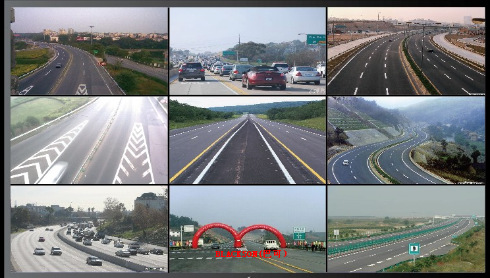

3、多路视频信号显示：

支持全制式视频输入信号，视频监控信息、摄像机、录像机、大小影碟机、彩色实物投影仪等各类视频信号源均可接入液晶显示单元。

undefined

4、高速图形处理技术，优化VGA信号

每片拼接模块都采用并行高速图形处理技术，实现了多路高速视频信号的统一处理，从根本上取代插卡式拼接控制器，解决了VGA信号输入数量受到限制的问题。

5、DID超窄边专用液晶拼接单元

拼接幕墙使用DID液晶屏，并经过技术处理，使其符合拼接幕墙的设计要求。

A、外框着色。专业处理后的液晶屏外框为全黑色，与幕墙形成一个整体，美观大方。

B、液晶挂装设计。通过对液晶屏进行结构技术处理，改变传统的液晶屏安装形式，使液晶单元装拆变得非常方便。

6、独立开关电源

拼接幕墙每一单元都有独立的开关电源模块，整机输入使用带保护地的单相三线制交流电源，并确保整个工程系统使用同一保护地。不能使用无保护地的电源，电源线的接地脚不能破坏。

三、产品特点：

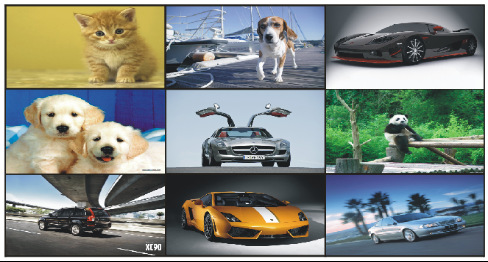

1、准确的工厂校准，为您呈现优良画质

商用显示系列可确保多个显示器间拥有准确一致的色彩呈现。通过细致的出厂色彩校准过程，用户无需手动校准即可获得色彩准确、无图像失真的完美画面。视频墙亮度不均匀与色彩表现不准确，都将影响观众的观赏体验。商用显示系列拥有精准的工厂校准、创新的硬件与出众的用户校准工具，有效消除色彩表现差距，提供全面均衡、一致的画面表现，吸引观众的注意力。

undefined

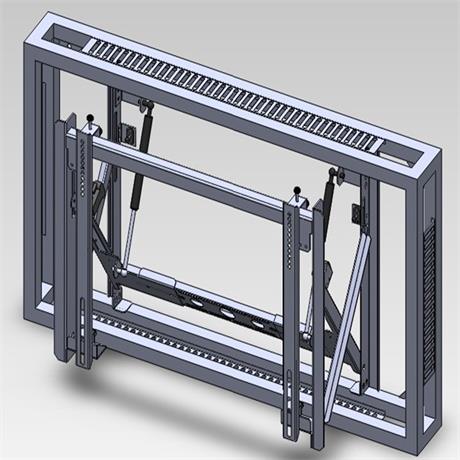

2、液压前维护支架、维护简便

拼接墙系列利用液压前维护支架安装，不占用墙面空间并且维护简便，可保证不拆装即可简单维护。

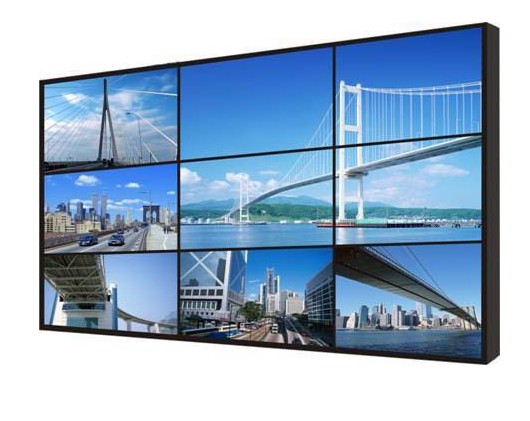

3、时尚的窄边框与优化的面板设计，吸引观众注意力

采用Samsung3.5mm超窄边框46-55寸液晶面板，是视频墙行业中的较窄边框。可通过无缝的图像与优秀的清晰度提高视觉信息与内容的表达效果，可为顾客创造不间断的视觉体验。

4、灵活多样的拼接方式，简约一体化的解决方案

轻松安装、配置一体化解决方案，成功提高生产效率，降低运营成本。支持免PC网络连接，只需通过环路输出配置，插入USB即可轻松连接多台显示器，可以有效提高效率，快速完成内容部署及共享。环路输出让用户无需额外的个人电脑即可轻松运行多台显示器。

undefined

5、生动、可靠的内容传递，满足您的商务需要

为了在不同的室内条件下保持一致的显示性能，呈现出迷人的、具有影响力的观赏体验。无论周围光线条件如何，视频墙增强的对比度以及高亮度都缔造了一致的、清晰的画质和生动的色彩表现。拥有7天24小时的连续运行性能和可靠性，无论何时何地都能提供沉浸式内容，有效的满足您独特的业务需求。

四、技术参数：

型号	SKR-DP46	SKR-DP47	SKR-DP55	SKR-DP60
分辨率	WUXGA 1920x1080	WUXGA 1920x1080	WUXGA 1920x1080	WXGA 1366x768
面板技术	S-PVA	IPS	S-PVA	ASV
背光源	LED背光（直下式）	LED背光	LED背光（直下式）	LED背光（直下式）
显示区域(mm)	1018.08(W) x 572.67(H)	1039.68(W) x 584.82(H)	1209.6(W) x 680.4(H)	1328.8(W) x 747.1(H)
点距(mm)	0.53025	0.5415	0.63	0.973
工作分辨率	1920 x 1080p (向下兼容)	1920 x 1080p (向下兼容)	1920 x 1080p (向下兼容)	1920 x 1080p (向下兼容)
色彩数	16.7 M	16.7 M	16.7 M	16.7 M
色彩饱和度	0.72	0.72	0.72	0.72
对比度	145.8340278	10000:1	125.0006944	100.0006944
亮度 (cd/m2)	300-700	300-500	300-700	300-700
响应时间(ms)	8	8	8	6
视角	178°(水平)/ 178°(垂直)	178°(水平)/ 178°(垂直)	178°(水平)/ 178°(垂直)	176°(水平)/ 176°(垂直)
信号接口	输入 :HDMI x1, DVI x1, VGA x1, BNC,
	输出: HMI、VGA、BNC
控制接口	输入 : RS232 x1,红外，RJ45; 输出: RS232 x1、RJ45
输入电压	AC 90-264 V	AC 90-264 V	AC 90-264 V	AC 90-264 V
功耗	170 W	180 W	220 W	360 W
物理尺寸 mm	1023.9×578.6×107.0	1044.9×590.0×99.8（不含手柄）	1215.3×686.1×107	1335.9×754.2×147.5
堆叠	任意矩阵类型	任意矩阵类型	任意矩阵类型	任意矩阵类型
工作环境	工作温度 1 ~ 40 ℃; 工作湿度 10 ~ 85%
工作模式	支持7×24小时	支持7×24小时	支持7×24小时	支持7×24小时
寿命(小时)	≥ 50,000	≥ 50,000	≥ 50,000	≥ 37,000

46寸液晶拼接屏

可更宽的视角
PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双180°以上(横向和纵向)。

可靠性更好
普通液晶屏为电视，PC显示器设计，不支持日夜连续使用；DID液晶屏为监控中心、展示中心设计，支持在7x24小时连续使用。

纯平面显示
LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

亮度均匀，影像稳定不闪烁
由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。因此，LCD亮度均匀、画质高而且绝对不会闪烁。

120HZ倍频刷新频率

专利的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图

像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。

高清晰度、高亮度、高色域
清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，DID-LCD拼接幕墙采用领先的数字信号处理技术和拼接处理引擎，结合最新技术的DID液晶屏，具有高清晰度、高亮度、高色域的特点。

可使用在户内、户外的显示拼接单元

三星独有的DID显示技术。700cd/㎡的亮度；1200：1的对比度；10000K的色温；即使在阳光照射下，依然完美显示。

全屏可以显示高清画质的拼接技术

拼接显示单位，每个显示单元的分辨率为1366*768；同时，独有的拼接技术，可以使得整个屏幕显示到1080P的高清画质。

全面的输入接口支持。

VGA（电脑），YPbPr（高清信号），CVBS（选件），S-Video（选件），HDMI（选件），Tv Tuner（选件）。无论是电脑，高清DVD以及各种广播设备等，都可以非常方便输入信号到显示单元。

超薄窄边设计
DID产品在拥有超大显示面积的同时，还有厚度薄，重量轻等优势，可以方便地拼接、安装。拼接专用的液晶屏，其优秀的窄边设计，使其单片的边缘甚至在1公分以下，这样小的边缘效果不会影响整个显示屏的整体显示效果。

环保健康

与传统的背投式（包括CRT背投、LCD背投和DLP等）拼接幕墙相比，LCD液晶拼接幕墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞、镉和六价铬等），是新一代的环保健康拼接幕墙，在欧美一些发达国家，LCD拼接幕墙已取代传统的背投式拼接幕墙成为主流。
